آزمایشگاه الکترونیک

آزمايشگاه الكترونيك ويژه دانشجويان رشته فيزيك و فیزیک مهندسی می‌باشد و در جهت تكميل درس الكترونيك 1 همزمان يا پس از گذراندن آن اجرا می‌شود. در اين آزمايشگاه دانشجويان با قطعات الکترونيکی ديود و ترانزيستور آشنا می‌شوند. همچنین مدارهای ديودی را تحليل عملی نموده و پاسخ ترانزيستور در حالت‌های فعال، اشباع و قطع را مشاهده می‌کنند. انواع مدارات تقويت کننده ترانزيستوری را بسته و پاسخ آنها را مورد آزمايش قرار می‌دهند.

در این آزمایشگاه دانشجویان با موارد زیر آشنا می‌شوند:

1- آشنایی با دستگاه‌های اندازه‌گیری

2- آشنایی با دیود

3- کاربرد یکسو سازی دیود

4- تعيين منحني مشخصه و ولتاژ شكست ديود زنر در گرايش مستقيم و معكوس

5- صافی‌های منبع تغذیه

6- بررسی انواع يكسو كننده نيم موج و يكسو كننده تمام موج

7- استفاده از دیود در مدارهای شکل دهنده و چند برابر کننده ولتاژ

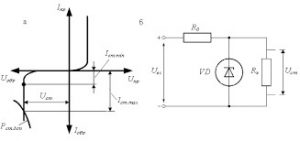

8- بستن مدارهای تثبیت كننده ولتاژ با استفاده از ديود زنر

9- بررسی ترانزیستور در حالت‌های فعال، قطع و اشباع

10- بررسی تقويت كننده اميتر مشترك

11- بررسی تقویت کننده کلکتور مشترک و بیس مشترک
